46寸5.3/3.5/1.7MM JS-46PE系列液晶拼接屏（專業控標）
點擊： 添加時間：2021-04-13 14:42 信息來源：未知
一、卓視DID液晶拼接單元應用領域
軍隊指揮中心 公安監獄系統 交通指揮中心 電力調度中心 城市應急管理中心
氣象指揮中心 多媒體視頻會議 廣播電視傳播系統 礦業生產安全調度指揮中心
金融證券信息顯示系統 機場、地鐵、火車、汽車調度指揮中心 政府企業是單位展示中心

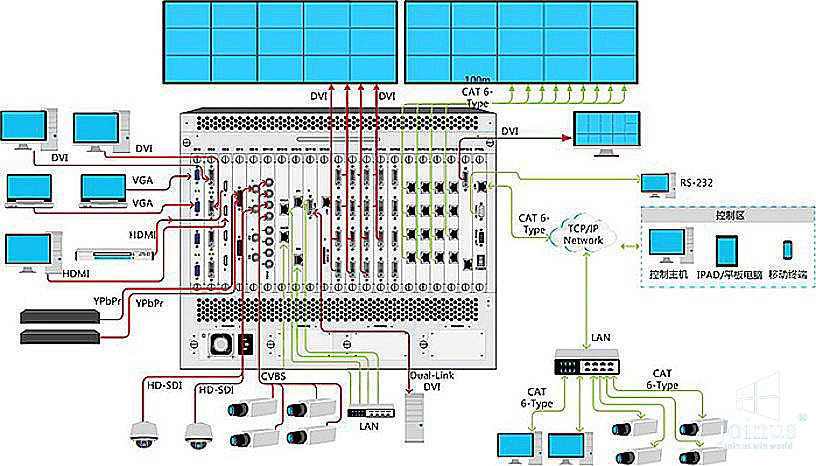

二、卓視大屏幕系統連接示意圖
三、卓視大屏幕優勢
1、內置卓視第三代拼接處理器 JS-TP3（拼縫以實際規格為準）
顯示拼接技術置于單個顯示單元中，可通過軟件來調節；
美觀、簡潔、大氣、顯示效果好；
整機設計、方便工程安裝。
2、LAN和RS232雙控模式功能
可通過LAN和RS232兩種方式進行遠程控制，更加靈活方便。
3、串聯與ID控制功能
大屏幕通過RS232串聯，并對每一臺進行ID號設置，即可實現單臺控制，既能一起控制，方便快捷。
4、拼接畫面錯位補償功能
JS-TP3強大的功能，可消除由于顯大屏幕邊框而導致的拼接畫面連接處的錯位，可支持M*N任意組合拼接幕墻。
5、色彩自動調節功能，效果更逼真
可以獨立調整顯示器的6軸顏色，包括紅(R)、綠(G)、藍(B)、黃(Y)、品紅(M)、青(C)， 再現自然舒展的顏色，拼接畫面效果更真實統一。
6、3D智能降噪功能
JOINUS液晶拼接單元融入了獨有的3D智能降噪技術，對顯示模塊進行喚醒優化，顯示更清晰。
7、5ms極致反應時間
5ms極致反應時間，避免拖影失真現象。
8、智能溫控功能
內置傳感器控制風扇，有效降溫，節能且延長產品使用壽命。
9、自動開關機管理功能
內置時鐘設置，用戶可以自定義設置自動開關機時間。
10、低功耗，長壽命，支持7x24小時開機
顯示器采用可靠性零部件及高散熱性的機體設計，支持7x24小時工作，使用壽命長達100000小時。
11、雙方向178度大視角，滿足全方位觀賞
全新的超寬視角延展技術（S-PVA）,保證在上下左右178度視角內觀看到的圖像不變形，色彩無失真。
12、多信號復合顯示、漫游、疊加、跨屏功能
強大的信號處理功能，能夠兼容各種信號，復合顯示。
13、JS-symast3支持多矩陣協議，同步軟件操作
JS-symast3管理軟件支持多種矩陣協議，可以多矩陣聯動控制，方便快捷。
14、多功能拼接處理器
卓視科技外置拼接處理器可以同時兼容DVI HDMI VGA BNC SDI ，并可以兼容網絡解碼，網絡預監等超強功能，獨具專利技術。
———————————————————————————————————————————————————————————————
說明：專用于政府等大型項目控標。（單獨聯系業務人員進行項目投標參數授權控標）
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
四、產品參數
（※ 本網站的產品數據僅供參考，具體參數請以實際產品為準，本公司保留對產品的最終解釋權，敬請咨詢下方電話或掃描二維碼添加企業公眾號）
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
深圳市卓視科技有限公司
軍隊指揮中心 公安監獄系統 交通指揮中心 電力調度中心 城市應急管理中心
氣象指揮中心 多媒體視頻會議 廣播電視傳播系統 礦業生產安全調度指揮中心
金融證券信息顯示系統 機場、地鐵、火車、汽車調度指揮中心 政府企業是單位展示中心
二、卓視大屏幕系統連接示意圖
三、卓視大屏幕優勢
1、內置卓視第三代拼接處理器 JS-TP3（拼縫以實際規格為準）
顯示拼接技術置于單個顯示單元中，可通過軟件來調節；
美觀、簡潔、大氣、顯示效果好；
整機設計、方便工程安裝。
2、LAN和RS232雙控模式功能
可通過LAN和RS232兩種方式進行遠程控制，更加靈活方便。
3、串聯與ID控制功能
大屏幕通過RS232串聯，并對每一臺進行ID號設置，即可實現單臺控制，既能一起控制，方便快捷。
4、拼接畫面錯位補償功能
JS-TP3強大的功能，可消除由于顯大屏幕邊框而導致的拼接畫面連接處的錯位，可支持M*N任意組合拼接幕墻。
5、色彩自動調節功能，效果更逼真
可以獨立調整顯示器的6軸顏色，包括紅(R)、綠(G)、藍(B)、黃(Y)、品紅(M)、青(C)， 再現自然舒展的顏色，拼接畫面效果更真實統一。
6、3D智能降噪功能
JOINUS液晶拼接單元融入了獨有的3D智能降噪技術，對顯示模塊進行喚醒優化，顯示更清晰。
7、5ms極致反應時間
5ms極致反應時間，避免拖影失真現象。
8、智能溫控功能
內置傳感器控制風扇，有效降溫，節能且延長產品使用壽命。
9、自動開關機管理功能
內置時鐘設置，用戶可以自定義設置自動開關機時間。
10、低功耗，長壽命，支持7x24小時開機
顯示器采用可靠性零部件及高散熱性的機體設計，支持7x24小時工作，使用壽命長達100000小時。
11、雙方向178度大視角，滿足全方位觀賞
全新的超寬視角延展技術（S-PVA）,保證在上下左右178度視角內觀看到的圖像不變形，色彩無失真。
12、多信號復合顯示、漫游、疊加、跨屏功能
強大的信號處理功能，能夠兼容各種信號，復合顯示。
13、JS-symast3支持多矩陣協議，同步軟件操作
JS-symast3管理軟件支持多種矩陣協議，可以多矩陣聯動控制，方便快捷。
14、多功能拼接處理器
卓視科技外置拼接處理器可以同時兼容DVI HDMI VGA BNC SDI ，并可以兼容網絡解碼，網絡預監等超強功能，獨具專利技術。
———————————————————————————————————————————————————————————————
| 產品名稱 | 參數 |
| 46寸液晶DID拼接屏 |
1、產品規格:46寸3.5mm液晶拼接大屏幕； 2、圖像長寬比：16：9； ▲3、響應時間 5ms；（產品彩頁有該條對應項佐證） 4、色彩： 8Bit,1.06M； 5、亮度： 500cd/ m2； 6、對比度：5000：1； 7、可視角度：178度/178度； 8、工作壽命：100000h 9、物理拼縫：上下拼縫3.5mm，左右拼縫3.5mm 10、背光模式：LED； 11、電源：AC 100V-240V，50/60HZ； 12、安裝方式：壁掛式、立柱式、嵌入式、機柜式等； 13、支持多種視頻信號格式，可實現DVI HDMI VGA BNC AV等多種視頻信號輸入，滿足客戶的不同需求； ▲14、超長使用壽命，平均使用壽命不低于100000h；（產品彩頁有該條對應項佐證，提供倍通檢測服務機構出具的數碼顯示單元無故障運行不低于100000小時的測試報告復印件并加蓋廠家公章） ▲15、可采用無風扇結構設計，環保靜音、節約能耗、減少噪音、降低整機溫度，延長使用壽命；（提供封面帶MA、AL、 ILAC-MRA、CANS的國家安全防范報警系統產品質量監督檢驗中心（上海）公安部安全防范報警系統產品質量監督檢驗測試中心出具的檢測報告） ★16、拼接屏具備緊急解鎖和加密功能，可使用手機短信直接解鎖和加密，不受距離限制；（提供具備緊急解鎖和加密功能的技術文件說明并加蓋公章） 17、拼接單元采用模塊化設計，易于維護，提高整機可靠性及便利性； 18、拼縫補償功能：顯示單元需支持拼縫補償功能，能消除由液晶單元邊框引起的圖像錯位； ▲19、LCD顯示單元與大屏拼接控制器、大屏控制軟件等屬于同一廠家的整套設備，不會出現兼容性和售后維護問題。（提供大屏幕軟件著作權登記證明復印件并加蓋廠家公章）； ★20、提供廠家項目授權書原件并加蓋公章； ★21、提供廠家售后服務承諾書原件并加蓋公章。 |
| 大屏幕拼接處理器 |
1、多總線并行處理，處理功能強大； 2、全硬件構架，無CPU和操作系統； ▲3、啟動時間小于8秒鐘，啟動迅速；（產品彩頁有該條對應項佐證） 4、集成多路視頻信號源種類：DVI、HDMI、復合視頻、VGA； 5、純硬件控制，圖像處理速度快，信號源之間切換在瞬間完成； ▲6、可獨立對顯示單元的白平衡、亮度、對比度、清晰度等多種拼接畫質進行調整；（產品彩頁有該條對應項佐證） 7、內嵌3D視頻亮色分離電路單元； 8、內嵌3D逐行處理及幀頻歸一轉化電路單元； 9、內嵌3D數字信號降噪單元； 10、可支持365X24不間斷開機； ▲11、可支持8位硬件地址設定撥碼開關模式，可實現軟硬件兩種修改ID碼方式，方便快捷；（產品彩頁有該條對應項佐證） 12、可開放底層通訊協議，便于用戶靈活采用第三方中控系統；或自行編制軟件構造大屏幕工程系統； 13、多重接口設計： 1路CVBS輸入，1路CVBS輸出，復合視頻峰值：1Vp-p 1路DVI輸入，WUXGA（1920*1080）向下自適應兼容 1路HDMI輸入，1080P60向下自適應兼容 1路VGA輸入，WUXGA（1920*1080）向下自適應兼容 1路RS232輸入，2路RS232輸出，RJ45環接 1路ISP專用接口，升級遙控維護接口 ★14、可支持感光功能，當光線變化時感光器有兩秒的感應時間，光線變暗，大屏變暗，當光線變亮?xí)r，大屏變亮。能夠主動根據環境亮度調整大屏顯示的背光亮度，有效節約能耗，節能環保；（提供具備感光功能的技術文件說明并加蓋公章） 15、支持遙控一鍵式拼接，在沒有電腦控制的情況下，可以使用遙控器快速進行大屏拼接展示。任意拼接，單屏，開關機； 16、支持180度鏡像功能； ★17、具備色溫校正系統，在屏有色彩差異時，快速調整色彩差異；（提供系統軟件界面截圖并加蓋公章） 19、可擴展支持HDMI環出。 |
| 大屏拼接控制軟件 |
1、可實現單元顯示、任意組合顯示、單屏顯示、整屏顯示； 2、支持背光、色度、對比度、清晰度單獨調整； 3、支持色溫、幾何尺寸、亮度增益、亮度補償調整； 4、HDMI支持PC和DVD模式的軟件切換； 5、支持無信號屏幕顯示LOGO選擇設定，背景顏色的設定； 6、支持多種預案存儲設定，一鍵記憶當前狀態設為預案保存； 7、內置隨機碼軟地址發生器，利于現場的快速安裝調試； 8、USB上電自動升級，還可支持ISP專用工具升級； 9、支持軟件一鍵復位操作； 10、支持圖像重顯率的設定及調整； 11、支持VGA信號的自動調整； 12、具備定時開關大屏功能，方便管理； 13、可支持文本高清顯示功能； 14、矩陣聯動控制，僅需一步就能完成大屏與矩陣的聯動切換； 15、支持各種高清矩陣、數字矩陣、模擬矩陣； 16、可支持LED虛擬字幕功能。 |
說明：專用于政府等大型項目控標。（單獨聯系業務人員進行項目投標參數授權控標）
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
四、產品參數
| 以下型號為公司內部型號，統一歸屬于質檢報告證書JS-46PE系列，為區分參數不同，有1/2/3/4/5/6/7/8序列號組成 | ||||||
| 型號 | JS-46PE1 | JS-46PE2 | JS-46PE3 | JS-46PE4 | JS-46PE5 | JS-46PE6 |
| 單元尺寸 | 1023.9mm(H) x578.5mm(V) | 1023.9mm(H) x578.5mm(V) | 1022.0mm(H) x576.6mm(V) | 1022.0mm(H) x576.6mm(V) | 1020.0mm(H) x574.6mm(V) | 1020.0mm(H) x574.6mm(V) |
| 拼縫 | 5.3mm | 5.3mm | 3.5mm | 3.5mm | 1.7mm | 1.7mm |
| 使用壽命 | 100000小時 | 100000小時 | 100000小時 | 100000小時 | 100000小時 | 100000小時 |
| 屏幕比例 | 16:9 | 16:9 | 16:9 | 16:9 | 16:9 | 16:9 |
| 分辨率 | 1920x1080 | 1920x1080 | 1920x1080 | 1920x1080 | 1920x1080 | 1920x1080 |
| 亮度 | 500cd/㎡ | 700cd/㎡ | 500cd/㎡ | 700cd/㎡ | 500cd/㎡ | 700cd/㎡ |
| 對比度 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| 可視角度 |
178°/178° (水平/垂直) |
178°/178° (水平/垂直) |
178°/178° (水平/垂直) |
178°/178° (水平/垂直) |
178°/178° (水平/垂直) |
178°/178° (水平/垂直) |
| 色彩飽和度 | 16.7M | 16.7M | 16.7M | 16.7M | 16.7M | 16.7M |
| 響應時間 | 5ms | 5ms | 5ms | 5ms | 5ms | 5ms |
| 信號輸入 | HDMI/VGA/DVI/BNC | HDMI/VGA/DVI/BNC | HDMI/VGA/DVI/BNC | HDMI/VGA/DVI/BNC | HDMI/VGA/DVI/BNC | HDMI/VGA/DVI/BNC |
| 信號輸出 | CVBS | CVBS | CVBS | CVBS | CVBS | CVBS |
| 控制輸入/輸出 | RS-232 （RJ45） | RS-232 （RJ45） | RS-232 （RJ45） | RS-232 （RJ45） | RS-232 （RJ45） | RS-232 （RJ45） |
| 功耗 | 120W | 160W | 120W | 160W | 120W | 160W |
| 電源 | AC100V-240V, 50/60Hz | AC100V-240V, 50/60Hz | AC100V-240V, 50/60Hz | AC100V-240V, 50/60Hz | AC100V-240V, 50/60Hz | AC100V-240V, 50/60Hz |
（※ 本網站的產品數據僅供參考，具體參數請以實際產品為準，本公司保留對產品的最終解釋權，敬請咨詢下方電話或掃描二維碼添加企業公眾號）
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
